INSTALACIONES ELÉCTRICAS DE UNA CASA
* la instalación eléctrica de una casa esta dividida en dos partes.
-instalación de enlace: Se trata del camino de la electricidad desde la red de distribución pública de la compañía
eléctrica hasta la vivienda del abonado.
-Instalación interior: La instalación interior está compuesta por los diferentes circuitos
independientes de la vivienda.
- instalación de enlace
esta compuesta por los siguientes elementos:
- Línea de acometida
- Caja general de protección.
- Línea repartidora
- Centralización de contadores
- Derivaciones individuales
- Interruptor de control de potencia.
- Cuadro general de mando y protección.
- Toma de tierra del edificio.
LÍNEA DE ACOMETIDA
Es la línea que conecta la red de distribución de electricidad de la compañía
eléctrica con la Caja General de Protección.
CAJA GENERAL DE PROTECCIÓN
La Caja General de Protección (CGP) aloja los elementos de protección para la
posterior línea repartidora.
LÍNEA REPARTIDORA
La Línea Repartidora o Línea General de Alimentación (LGA) conecta la CGP con el cuarto destinado a
contener la centralización de contadores. Incluye los tres cables de fase, el cable de neutro y el
cable de protección.
CENTRALIZACIÓN DE CONTADORES
El contador es un elemento encargado de medir y registrar el consumo de energía eléctrica del abonado.
la centralización de los contadores esta conformada por las siguientes unidades funcionales.
1 Interruptor general de maniobra: interruptor para desconectar la centralización completa. Actúa
cortando la corriente en la Línea Repartidora que llega a la concentración de contadores.
2 Unidad de embarrado general y fusibles de seguridad: son cuatro barras metálicas que se conectan
a los cuatro conductores de la Línea Repartidora.
3 Unidad de medida: contiene los contadores para controlar el consumo eléctrico de cada usuario,
además de dispositivos de mando e interruptores horarios
4 Derivaciones Individuales y embarrado de protección: Las líneas eléctricas que salen de cada
contador y llegan al domicilio del usuario se llaman Derivaciones Individuales.
DERIVACIONES INDIVIDUALES
Las derivaciones individuales salen del contador de cada abonado y llevan la energía eléctrica al
Interruptor de Control de Potencia, instalado en el interior de la vivienda.
INTERRUPTOR DE CONTROL DE POTENCIA (ICP)
El Interruptor de Control de Potencia (también llamado ICP o limitador) es un
interruptor que instala la compañía eléctrica.
El ICP suele ubicarse en el Cuadro General de Mando y Protección, ya en el
interior de la vivienda, en un compartimento independiente y precintado.
CUADRO GENERAL DE MANDO Y PROTECCIÓN (CGMP)
El suministro monofásico a la vivienda llega desde la Derivación Individual al Cuadro General de Mando y
Protección (CGMP), inicio de la instalación eléctrica interior de la vivienda.
TOMA DE TIERRA DEL EDIFICIO
La toma de tierra consiste en una instalación conductora (cable color verde, amarillo)
paralela a la instalación eléctrica del edificio, terminada en un
electrodo enterrado en el suelo. A este conductor a tierra se conectan todos
los aparatos eléctricos de las viviendas, y del propio edificio.
INSTALACIÓN INTERIOR DE LA VIVIENDA.
La instalación interior de la vivienda comprende los distintos circuitos independientes del hogar, que parten
de los PIAS del Cuadro General de Mando y Protección.
CIRCUITOS INDEPENDIENTES DE LA VIVIENDA
Los circuitos independientes de la vivienda son el conjunto de circuitos eléctricos que configuran la
instalación eléctrica interior de la vivienda, y que alimentan los distintos receptores instalados.
En las viviendas más habituales suele haber 5 circuitos independientes:
- circuito destinado a alimentar todos los puntos de luz de la vivienda.
- circuito destinado a alimentar tomas de corriente de uso general y del frigorífico.
- circuito destinado a alimentar tomas de corriente de cocina y horno.
- Circuito de las tomas de corriente de la lavadora, lavavajillas y calentador (termo eléctrico).
- Circuito de las tomas de corriente de los baños, y tomas auxiliares de cocina.
CABLEADO DE LA INSTALACIÓN ELÉCTRICA INTERIOR
Todos los circuitos independientes de la vivienda se alimentan mediante dos conductores,
que transportan una corriente alterna monofásica a baja tensión. A ellos se les añade el conductor
de conexión a la red de tierra del edificio. Estos conductores son de cobre con un aislamiento de plástico.
- Conductor de fase: Es el conductor activo que lleva la corriente desde el cuadro eléctrico a los distintos puntos de luz y tomas de corriente de la instalación. El color de su aislamiento puede ser marrón, negro o gris.
- Conductor neutro: es el conductor de retorno que cierra el circuito, permitiendo la vuelta de la corriente desde los puntos de luz y tomas de corriente. El color de su aislamiento es siempre azul.
- Conductor de tierra: conductor que normalmente no lleva corriente si el circuito funciona bien. Está conectado a la red de tierra del edificio, y sirve para desalojar posibles fugas o derivaciones de corriente hacia los electrodos de tierra. Su aislamiento presenta color amarillo y verde.
GRADOS DE ELECTRIFICACIÓN DE LA VIVIENDA.
- Grado de electrificación básico.
- Grado de electrificación elevado.
CIRCUITOS BÁSICOS DE LA VIVIENDA
1 Punto de luz simple con interruptor.
Instalación de una bombilla que se enciende y apaga con un interruptor.
2 Timbre con pulsador.
Instalación de un timbre actuado por un pulsador.
3 Punto de luz con 2 interruptores conmutados.
Se trata de una bombilla, que se puede encender y apagar desde dos interruptores indistintamente.
4 Punto de luz con conmutada de cruce.
El circuito consiste en una bombilla que se puede encender y apagar indistintamente desde 3 puntos en
localizaciones diferentes.
5 Tomas de corriente.
Instalación eléctrica para alimentar tomas de corriente, a las cuales se podrá enchufar cualquier aparato
eléctrico.
ESQUEMAS DE INSTALACIONES ELÉCTRICAS.
- Esquema topográfico: representación en perspectiva de la instalación.

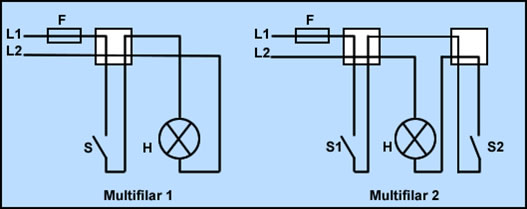

- Esquema multifilar: representan mediante líneas todos los conductores que intervienen en el circuito a mostrar.

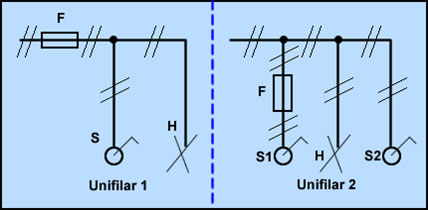

- Esquema unifilar: representa el circuito mediante una sola línea en la que se muestran con barras cruzadas el número de conductores que la componen. Utiliza una simbología propia.
2. VÍDEO
EXPLICACIÓN
PASO A PASO
1. se tiene tres bombillas, cada una con sus dos cables, y un alimentador
2. cojemos el extremo de un cable de una bombilla y la insertamos a la salida del interruptor, se realiza el mismo procedimiento con el otro cable de la misma bombilla.
3. la conexión en serie, es donde conecta los cables de las bombilla una a continuación de la otra.
STEPHANIA BEJARANO MORENO
901 JM
lunes, 20 de marzo de 2017
1. instalaciones eléctricas en una casa.
Las instalaciones eléctricas en una casa consta en dos partes:
1. instalación de enlace
2. instalación interior
1. INSTALACIÓN DE ENLACE
Se trata del camino de la electricidad, desde la red de distribución publica hasta la vivienda del abonado.
esta compuesta por los siguientes elementos:
- Línea de acometida.
- Caja general de protección.
- Línea repartidora.
- Centralización de contadores.
- Derivaciones individuales.
- Interruptor de control de potencia.
- Cuadro general de mando y protección.
- Toma de tierra del edificio.
linea de acometida: es la que conecta de red de distribución de energía
caja general de protección: aloja los elementos de protección para la posterior linea repartidora. en su interior hay ter fusiles
linea repartidora: conecta la CGP con el cuadro destinado a
contener la centralización de contadores.
centralización de contadores: es un elemento encargado de medir y registrar el consumo de energía
derivaciones individuales: lleva la energía eléctrica al interruptor de control de potencia
interruptor de control de potencia: limita el consumo de energía
cuadro general de mando y protección: proteje de forma individual el circuito independiente
toma de tierra del edificio: consiste en derivar a tierra cualquier fuga de corriente
2. INSTALACIÓN INTERIOR
Este compuesta por diferentes circuitos independientes de la vivienda.
comprende los distintos circuitos independientes del hogar.
circuito independiente de la vivienda: son el conjunto de circuitos eléctricos que configuran la instalación eléctrica interior de la vivienda, y que alimentan los distintos receptores instalados.
cabalgado de la instalación eléctrica interior: los circuir¿tos independientes se alimentan de dos conductores:
1. conductor de fase: lleva la corriente desde el cuadro eléctrico de distintos puntos de luz y toma la corriente de la instalaciones
2. conductor neutro: es el conductor de retorno que cierra el circuito, permitiendo la vuelta de la corriente desde los puntos de luz y tomas de corriente. El color de su aislamiento es siempre azul.
grado de electrificacion: hace referencia a la carga eléctrica que deberá soportar la instalación eléctrica de la vivienda
tipos de esquemas:
1. Esquema topográfico: representación en perspectiva de la instalación.
2. Esquema multifilar: representan mediante líneas todos los conductores que intervienen en el circuito a mostrar.
3. Esquema unifilar: representa el circuito mediante una sola línea en la que se muestran con barras cruzadas el número de conductores que la componen. Utiliza una simbología propia. .
2. vídeo: explicación y representación gráfica por paso.
lamparas conectadas en serie y paralelo.
explicación:
cada bombilla tiene sus cables (negro y azul); lo que se hace es conectar los entremos de los cables de una bombilla a la salida de alimentación de termino diferencial en donde la bombilla se prende, que significa que esta bien conectada al alimentador y se esta realizando paralelo.
la conexión en serie se realiza poniendo los entremos de los cables de las bombilla en donde se conecta una a continuación de la otra, teniendo en cuanta que los cables azules con azules y negros con los cables negros.
esto se debe realizar con mucha precaución.
conexion en serie
conexión en paralela
representación paso a paso:
1. se tiene tres bombillas, cada una con sus dos cables (negro y azul), y un alimentador
2. cojeemos el extremo de un cable de una bombilla y la insertamos a la salida del interruptor, se realiza el mismo procedimiento con el otro cable de la misma bombilla. Como resultado, se esta realizando conexión paralela
3. la conexión en serie, es donde conecta los cables de las bombilla una a continuación de la otra. como resultado, se ve como bajo la intensidad de la luz
en serie menos intensidad de luz que la paralela
Tatiana Muñoz Lugo
901 jm
viernes, 3 de marzo de 2017
montaje de un circuito electrico
marzo 3 del 2017
materiales para montar un circuito eléctrico.
1. cables
2. pilas
3. porta lamparas
4. bombilla
5. interruptor
6. motor
7. destornillador
pasos.
1. pelar la punta de los dos cables; uno rojo y uno blanco
2. pegarlas en los dos lados de la pila con cinta
3. meter la punta de un cable en los agujeros del interruptor y apretar con el tornillo igualmente con el otro
4. el otro extremo del cable rojo, pegarlo con cinta al porta lamparas, igualmente con el otro cable
5. y finalmente colocar un circulo e colores, hecho en cartulina o en cartón paja. y el resultado es que se mueve la ruleta.
